伺服螺旋压力机传动系统详解
来源:郑州华隆tel_0371-60121717 | 发布日期:2025-06-26

1. 引言

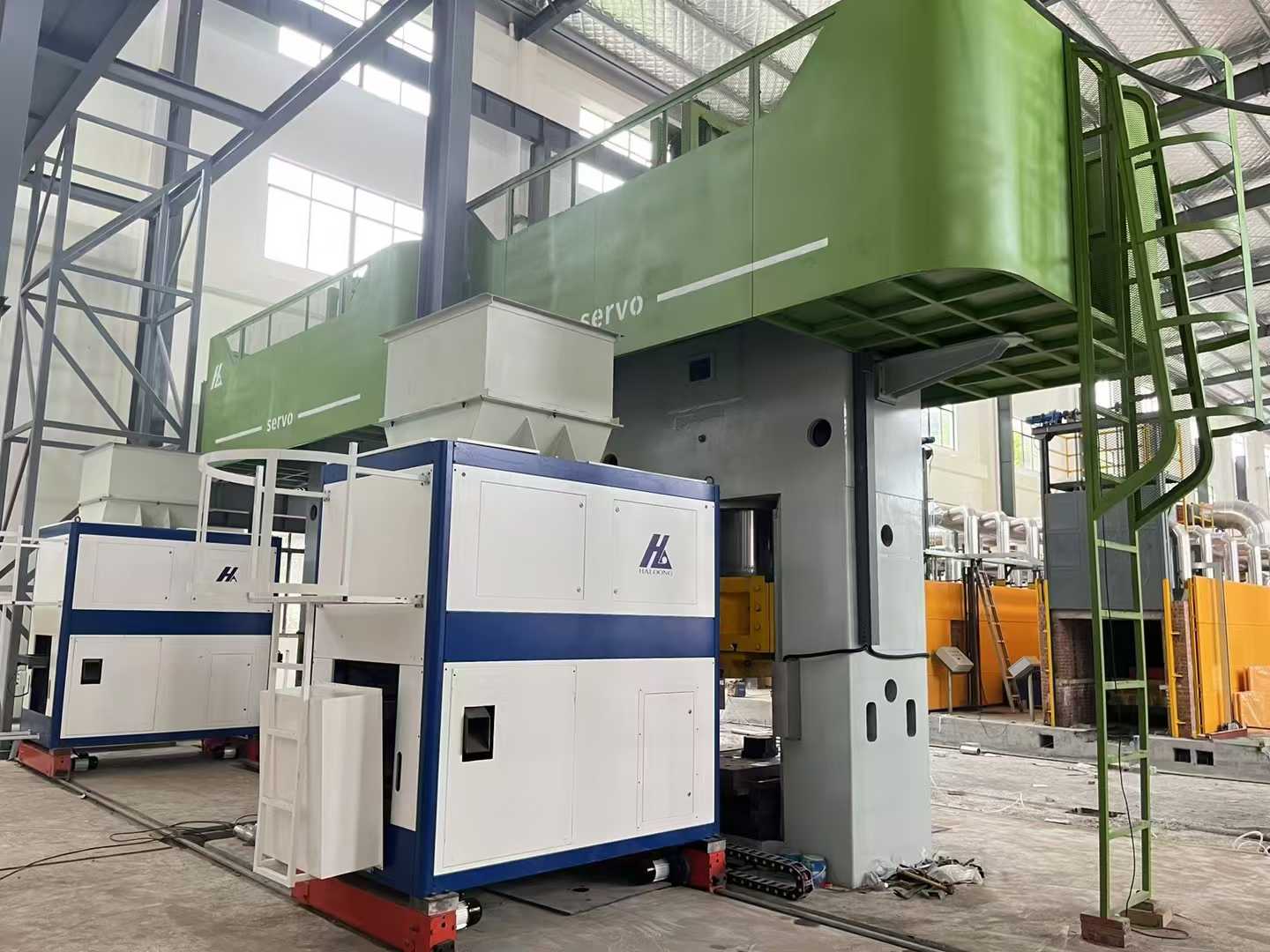

伺服螺旋压力机是一种高效、高精度的成型设备,广泛应用于金属锻造、粉末冶金、耐火材料(如高铝砖)等行业。其核心优势在于采用先进的伺服电机驱动技术,相比传统摩擦压力机或液压机,具有更高的控制精度、更低的能耗和更强的适应性。本文将详细介绍伺服螺旋压力机的传动系统结构、工作原理及技术特点。1749515829042


2. 伺服螺旋压力机传动系统的组成

伺服螺旋压力机的传动系统主要由以下几个关键部件组成:

2.1 伺服电机

伺服电机是整个传动系统的动力源,具有高响应速度、高扭矩密度和精准的位置控制能力。其转速和输出扭矩可根据压制工艺需求实时调整,确保压制过程的稳定性和一致性。

2.2 减速装置

由于伺服电机的转速较高,而螺旋压力机需要较大的扭矩输出,因此通常采用行星减速机或齿轮箱进行减速增扭,以提高传动效率和设备稳定性。

2.3 飞轮与离合器(可选)

部分伺服螺旋压力机采用飞轮储能结构,在压制时释放能量以提高瞬时压力。同时,电磁离合器或气动离合器可用于控制飞轮与主传动系统的结合与分离,实现不同的工作模式。

2.4 螺旋传动机构

螺旋传动机构是伺服螺旋压力机的核心部件,主要包括:

  • 螺杆(丝杠):将旋转运动转化为直线运动,驱动滑块上下移动。

  • 螺母:与螺杆配合,承受高负载并确保传动精度。

  • 滑块:连接模具,执行压制动作。699471a835631edb69c0e1390f1ac3a7

伺服螺旋压力机通常采用高精度滚珠丝杠或行星滚柱丝杠,以提高传动效率和寿命。

2.5 制动系统

伺服电机本身具有制动功能,但部分设备仍配备机械制动器或液压缓冲装置,以确保滑块在紧急情况下快速停止,提高安全性。

2.6 控制系统

采用PLC(可编程逻辑控制器)和伺服驱动器,实现压力、速度、位移的闭环控制,确保压制工艺的精确执行。


3. 伺服螺旋压力机传动系统的工作原理

伺服螺旋压力机的传动过程可分为以下几个阶段:

  1. 启动阶段

    • 伺服电机启动,通过减速装置驱动螺杆旋转。

    • 滑块在螺杆的带动下向下运动,接近工件。

  2. 预压阶段

    • 伺服电机以较低速度运行,使模具与材料初步接触,同时进行排气。

    • 控制系统实时监测压力变化,避免冲击载荷。

  3. 主压阶段

    • 伺服电机输出最大扭矩,螺杆高速旋转,使滑块施加高压力完成成型。

    • 压力、速度和位移可根据工艺要求动态调整,确保坯体致密且无裂纹。

  4. 保压阶段(可选)

    • 部分材料(如粉末冶金、陶瓷)需要保压以提高密度,伺服电机可维持恒定压力一定时间。

  5. 回程阶段

    • 压制完成后,伺服电机反转,带动滑块上升至初始位置,准备下一次压制。


4. 伺服螺旋压力机传动系统的技术优势

4.1 高精度控制

伺服电机+滚珠丝杠的组合可实现微米级的位置控制,确保压制深度和压力的一致性,提高产品尺寸精度。

4.2 节能高效

传统摩擦压力机依赖飞轮储能,能量利用率低;而伺服螺旋压力机仅在压制时消耗电能,节能可达30%~50%。

4.3 柔性化生产

通过调整伺服电机的转速和扭矩,可适应不同材料的成型需求(如软金属、硬质合金、耐火材料等),无需更换机械部件。

4.4 低噪音、低维护

相比传统压力机,伺服螺旋压力机运行更平稳,机械磨损小,维护成本低,噪音水平显著降低。


5. 伺服螺旋压力机传动系统的应用

伺服螺旋压力机广泛应用于以下领域:

  • 金属成型:精密锻造、铆接、冲压。

  • 粉末冶金:齿轮、轴承、硬质合金的压制成型。

  • 耐火材料:高铝砖、镁碳砖的成型,减少裂纹缺陷。

  • 陶瓷制品:电子陶瓷、结构陶瓷的高精度压制。


6. 结论

伺服螺旋压力机的传动系统采用伺服电机+精密螺旋传动的结构,具有高精度、高效率、节能环保等优势,能够满足现代制造业对精密成型的严苛要求。未来,随着伺服控制技术和材料科学的进步,伺服螺旋压力机将在更多领域替代传统压力机,成为智能化制造的关键设备。
